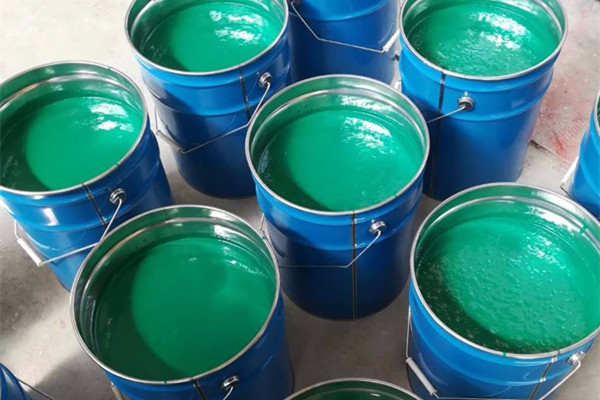

由于玻璃鳞片胶泥防腐性能非常好,而且耐高温 ,粘结性好,所以广泛用于各种防腐工程。
应用范围:
1、用于海洋工程中的设备、建筑物、海上钻井平台(特别适用海水飞溅区的腐蚀部位),船舶水线部位等;
2、用于大型石油贮罐、码头钢桩、桥梁等大型钢结构,各种存放酸、碱、盐、氨水等介质的化工设备、容器、管道的内壁,可代替橡胶、塑料和玻璃钢衬里; 3、用于各种恶劣环境条件下的混凝土外部防护,如水泥桥、污水处理池、海水池、车间地面、墙面等的重防腐;
4、用于埋地和水下钢质管道及各种钢结构防腐,各种混凝土结构的防渗漏及作为耐磨、防滑层。也适用于钢质油、水、原油、重油、污水、煤气储罐及化工容器的内
5、用于脱硫塔烟道,吸收塔,冷却塔,烟囱等工程。
使用方法:
表面处理
1:表面处理的方法
需防腐蚀处理的表面焊缝上的焊瘤、焊渣、飞溅物均应打磨掉。结构转角、表面凹凸不平及焊缝表面应打磨平整或圆滑过渡。油脂、油污应彻底除净。
2:喷砂(丸)除锈喷砂(丸)除锈(包括质量检查及涂刷第一道底漆)应在8h内完成。对于大型设备,无法在8h内完成时,可采用分段喷砂(丸)的办法。即先对一定面积进行喷砂(丸)除锈,经检验合格后涂刷第一道底漆,待底漆固化后,再对剩余部分喷砂(丸)除锈,此时应对已涂底漆加以保护,并在其继续喷砂(丸)端至少应留出50mm的距离。使能交叉喷砂,从而保证喷砂(丸)的质量。
底漆施工
取预配好的适量底漆,再加入适当比例的配套固化剂搅拌3min以上,搅拌均匀后使用。用毛刷或辊刷涂1-2道,用量0.20kg/道.平米左右。在经处理后的待衬表面涂刷第一道底漆。
中涂施工
1:取适量鳞片胶泥预混料,加入适当比例的配套固化剂,搅拌均匀。一次搅拌的鳞片胶泥料应控制在30 min内用完,且初凝时间应控制在40min左右。
2:用抹刀单向均匀地将施工料涂抹在涂好底漆的基础上,每道施工厚度大概为1mm,用量为1.8kg/道.平米左右,每道涂抹的间隔时间为12h。
3:通常情况下,施工2道即可,特殊情况下(如介质中含有固体磨料),施工厚度可增至三道。
4:每道鳞片胶泥涂抹后,在初凝前必须及时用沾有苯乙烯溶剂的羊毛毡辊滚压,直至肉眼观察表层光滑均匀为止。表面不允许有流淌痕迹,一经产生应重新滚压平整。
5:在施工过程中,施工面应保持洁净,如有凸起物或施工滴料应打磨平整。
6:2次涂抹的端部界面应避免对接,必须采取搭接方式。
胶泥层的修补
1:经检验发现针孔、杂物时,应用砂轮机将其打磨清除,对针孔或贯通衬层的缺陷应打磨至底表面,并成坡形过渡,坡面与基体的夹角<15°。用溶剂清洗并干燥后,应重新涂抹底漆和鳞片胶泥施工料。
2: 经检验发现有漏涂或局部衬层厚度不足等缺陷,应将该区域表面用溶剂清洗干净,干燥后再次涂抹施工料达到规定厚度。
3:脚手架拆除后,其交点处应按(鳞片胶泥层的修补a)进行修补。
局部玻璃纤维布(毡)增强
1: 被衬设备内拐角区、接管的内表面,法兰密封端面处均应在鳞片衬里胶泥固化后采用玻璃纤维布(毡)增强。铺衬玻璃纤维布(毡)的胶接材料须采用与鳞片衬里胶泥相同的树脂配制。
2:将鳞片衬里表面打磨平整,用溶剂清洗干净后按涂胶-贴布(毡)-涂胶-贴布(毡)-涂胶的顺序进行,玻璃纤维布(毡)的搭接长度>50mm。
3:衬里法兰密封面应保证平整,玻璃纤维布(毡)增强施工12 h后,应将增强区的毛边除去。
面漆施工
1:应在完成底漆涂刷、鳞片胶泥涂抹、鳞片胶泥层修补、局部玻璃纤维布(毡)增强的工序后,涂刷面漆。
2:取预配好的适量面漆料,并加入规定量的固化剂,搅拌均匀后涂刷,面漆涂刷1-2道,涂刷方向应相互垂直,两道面漆的涂刷时间间隔12h。最后一道面涂料中应含苯乙烯石蜡液。
养护
一般情况下,施工完毕后养护1周即可,但若环境较差,如温度低于5℃或湿度大于85%,则应酌情延长。
以上就是小编为大家介绍的玻璃鳞片胶泥应用范围是什么?用在哪?的全部内容,如果大家还对相关的内容感兴趣,请持续关注
本文标题:玻璃鳞片胶泥应用范围是什么?用在哪? 地址:https://www.fangfu999.com/jishu/3257.html
