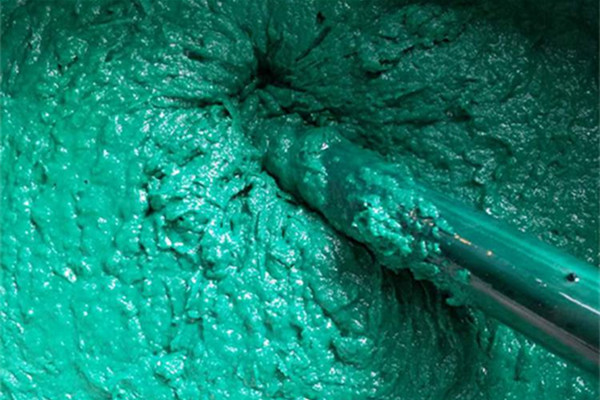

玻璃鳞片胶泥一般为双组份厚浆型防腐涂料，a组分是主剂，b组份是固化剂，固化剂是必不可少的添加剂，否则不能固化。 固化剂的添加量对产品的耐腐蚀性等都有很大影响。
不同品种的鳞片胶泥使用的固化剂是不一样的。环氧型胶泥固化剂一般是二甲苯或者丙酮。乙烯基型固化剂是苯乙烯。它们的配方比例也不同。
施工配方比例如下
环氧胶泥：固化剂=100：10（重量比）
乙烯基鳞片胶泥：固化剂=100：2（重量比）
成分
是由树脂，玻璃鳞片，促进剂，颜料，钙粉，消泡剂等成分加工制作而成，具有防腐，耐磨，耐高温，热胀系数小，附着力强等作用。
使用范围：适用于脱硫塔，吸收塔，冷却塔，烟道，混凝土，污水池，钢结构，储蓄罐等工程防腐。
最终检验验收
鳞片涂层最终检测项目主要有外观缺陷、硬度、回粘测试、厚度检测、锤击检查等，具体方法如下：
（1）外观缺陷检查：采用目测法（必要时可采用放大镜），涂层应均匀，无严重流挂、气泡、针眼、微裂纹、杂物等缺陷，也不允许存在泛白或固化不完全。
（2）硬度：采用巴柯尔硬度指标，表面硬度至少大于35。
（3）回粘测试：用丙酮浸湿干净的布，反复擦拭涂层的表面，看表面是否因溶剂的侵蚀而发粘，此方法可以有效的了解涂层的固化程度。
（4）厚度的测试：利用测厚仪，每平方米不少于1个点，总平均厚度应该达到设计要求。
（5）锤击检查：用木锤轻击涂层表面，任意取点测试，不应有不正常声音。
以上就是小编为大家介绍的玻璃鳞片胶泥施工配方的全部内容，如果大家还对相关的内容感兴趣，请持续关注
本文标题：玻璃鳞片胶泥施工配方 地址：https://www.fangfu999.com/jishu/3295.html
