玻璃鳞片涂料用途广泛,作为外部防锈蚀的案例非常多,作为外部防锈蚀的涂料还存在着两个问题,
a.玻璃鳞片涂料还没有出台质量标准;
b.与富锌底漆和玻璃鳞片面漆配套也没有标准。下面介绍一下日本玻璃鳞片涂料标准的部分内容。
质量标准:
在容器中的状态 主剂、固化剂加入混合时没有结块,质地均匀
混合性: 能均匀混合
涂膜的外观 :与样板相比差异不大
厚涂性: 垂直面500um厚涂装无流挂、无裂纹、无剥落
适用期 20℃时使用2h以上耐冲击性 500g重钢球从500mm高落下冲击涂膜,无裂纹、无剥落
干燥时间 16h以内
玻璃鳞片含量 20%以上。
玻璃鳞片涂料施工的检验标准
请参见相关国家标准和规定。玻璃鳞片胶泥防腐层施工完毕并固化后,对施工过的防腐层根据设计要求进行质量检测,检测分为目测、厚度检测、针孔检测。当没有达到设计要求时,需要对防腐层进行修补,修补过程与鳞片衬里的施工过程近似。

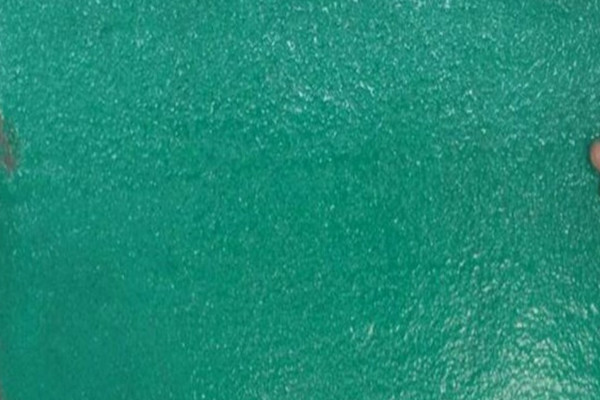

1.目测:要求防腐层表面整体均匀、平整,无漏涂,无特别明显的不均匀状况。 ?
2.厚度检测:通过电磁测厚仪进行厚度检测,根据设计厚度要求进行检测,每平方米测3个点,要求达到衬里设计厚度的要求,当厚度达不到要求时再涂抹一层鳞片胶泥,达到设计厚度的要求,并通过厚度检测合格后为止。烟道部位的鳞片衬里厚度为2mm。
3.电火花检测:通过电火花检测仪对防腐层进行100% 全面针孔检测,当发现存在针孔时要进行修补直至通过电火花检测合格
4.表面处理(通过打磨来完成,即对不合格部位打磨至底层)——鳞片胶泥涂抹——检测。 电火花检测的电压为7000V。(每增加1mm检测电压增加3000V)
5.当一切玻璃磷片胶泥防腐层检测合格后,在内衬层表面涂刷一层面漆。面漆的涂刷及环节要求与底漆相同。根据现场环境温度按照相应的比例在面漆中加入固化剂和促进剂搅拌均匀后使用(注意:促进剂和固化剂严禁同时加入,应当先加入促进剂搅拌均匀后再加入固化剂搅拌均匀)。
本文介绍了玻璃鳞片涂料的质量标准以及验收标准,希望能对了解这种产品的朋友们会有一些帮助。
以上就是小编为大家介绍的玻璃鳞片涂料质量标准及验收标准是什么?的全部内容,如果大家还对相关的内容感兴趣,请持续关注
本文标题:玻璃鳞片涂料质量标准及验收标准是什么? 地址:https://www.fangfu999.com/jishu/3436.html
